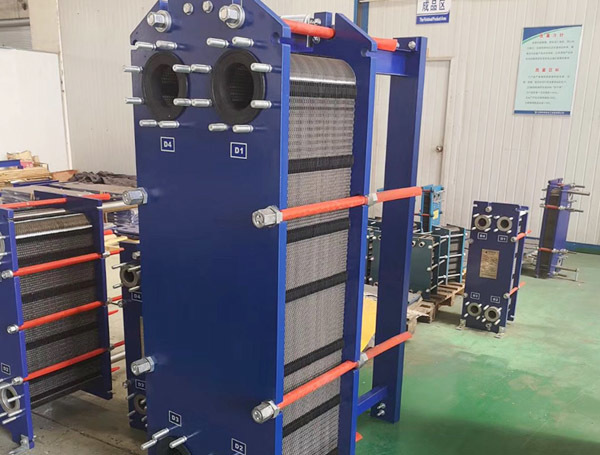

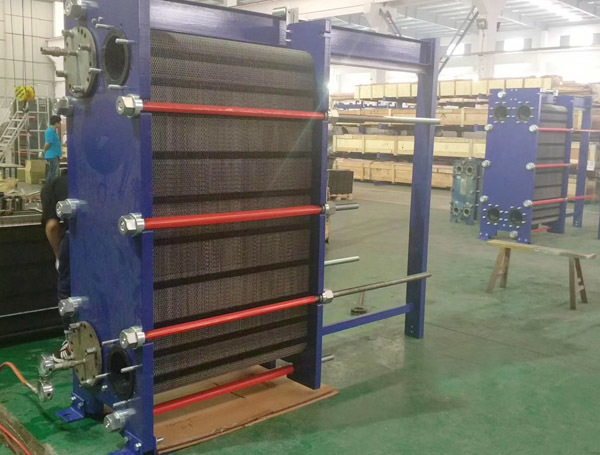

可拆板式换热器是由许多换热板片(冲压有波纹槽的金属薄板)，按一定间隔四周通过密封垫片密封,并用夹紧螺柱压紧而成，其角上的孔构成了连续的通道，介质从入口进入通道,并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体，分别进入各自通道，由板片隔开，一般情况下，两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热介质温度降低被冷却，冷介质温度升高得到加热的目的。

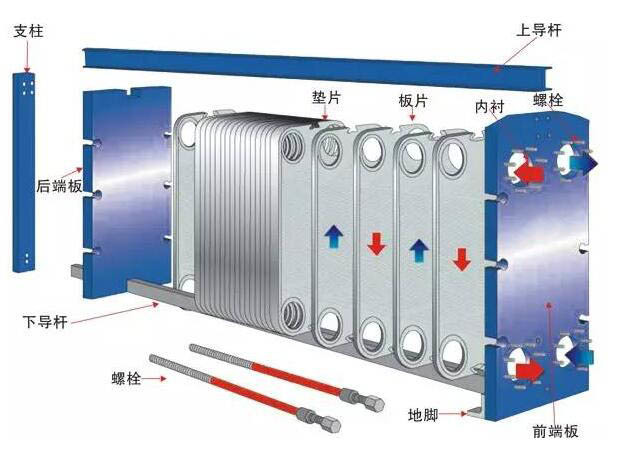

板式换热器组装工艺图

板式换热器安装步骤：

1、 将设备放在基础上，固定地脚螺栓。

2、 检查管道的冷、热介质进出口与设备上的接管是否一致。考虑到检修方便，管道与换热器联接时应用短节。

3、 换热器的冷、热介质进出口都应安装温度计和压力表。
